CIMM AFE CE 100, průchozí pryžový vak, náhrada

Membrána - pryžový vak, pro tlakové nádoby CIMM AFE CE 100 i AFESB CE 100,

Vak průchozí - má dva otvory ( pro dolní a pro horní přírubu ) AQ 100-150, náhradní výrobce, toto není originál.

UPOZORNĚNÍ - atyp verze - CIMM má většinou 68 cm - je delší než běžné vaky 100 lit. Hrdlo 80mm. Vak nelze natahovat do délky. Za provozu se natahuje -pruží pouze do šířky.

Doporučuji přeměřit starý vak, nebo nádobu od příruby k přírubě.

Potřebujete jinou délku vaku?

#ShowMore#

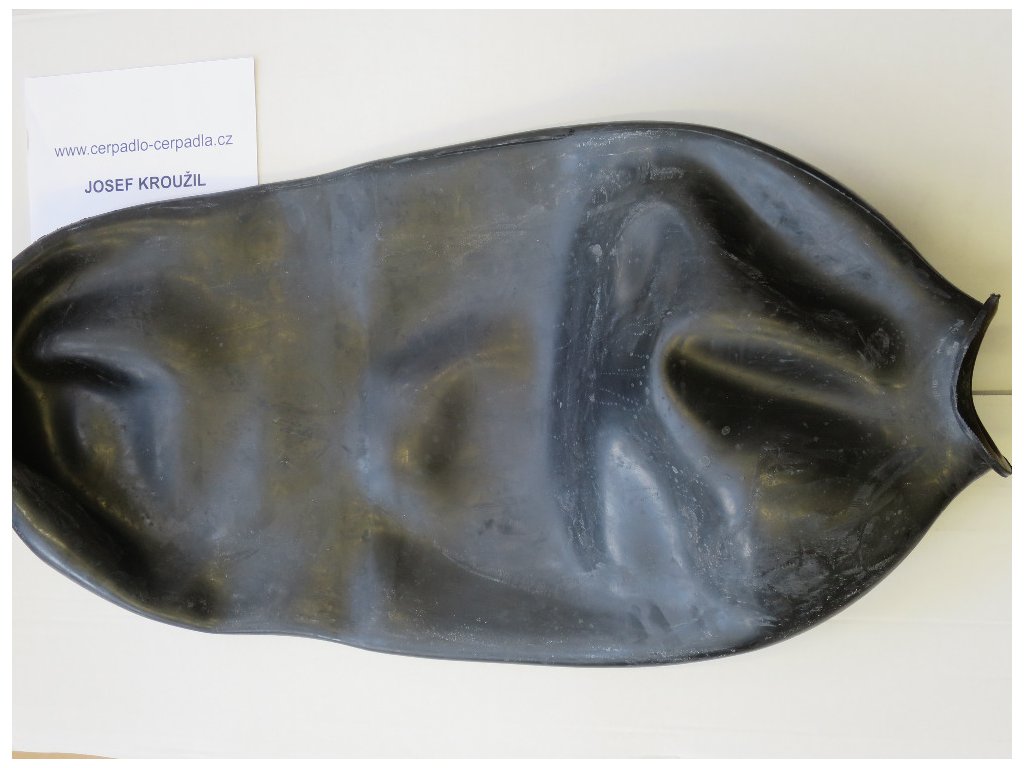

ilustrační foto.

Materiál : pryž - EPDM

VÝMĚNA VAKU - postup : povolit přírubu, starý vak vyndat ven. Vnitřek nádoby vyčistit, vysušit. Nový vak vložit do nádoby. Hrdlo vaku slouží jako těsnění. Nasadit přírubu a stejnoměrně dotáhnout. Ventilkem doplnit do nádoby vzduch. Hodnota tlaku níže :

ÚDRŽBA TLAKOVÉ NÁDOBY :

Hodnota tlaku v nádobě má být o 0,02 MPa (0,2 baru) nižší, než je nastavený zapínací tlak čerpadla.

Kontrolu tlaku doporučuji provádět 2 až 3 krát za rok - podle objemu nádoby - postup

1. Vypnout přívod elektrického proudu k čerpadlu.
2. Vypustit vodu z potrubí - otevřít kohoutek studené vody v nejnižším místě. Kohout nechat otevřený, aby v potrubí nebyl tlak.
3. Změřit tlak vzduchu v nádobě - přes ventilek. Tlak vzduchu v prázdné nádobě musí být o 0,2 baru nižší, než je zapínací - spodní tlak.
Příklad : Tlakový spínač zapíná čerpadlo při tlaku 2 bary. Vypíná při 3,5 bar.
Zapínací spodní tlak je 2 bary, od něj odečteme - 0,2 baru = 1,8 bar.

Tlak 1,8 bar je třeba v nádobě trvale udržovat.
V případě potřeby dofoukat na požadovaný tlak - kompresorem, ruční hustilkou :-)
