Grundfos CR 10-22 A-FJ-A-E-HQQE, 96501225
čerpadlo Grundfos CR 10-22 A-FJ-A-E-HQQE.
+ AKCE DOPRAVA ZDARMA DHL Freight - PPL. Platí na území celé ČR.
Aktuální cenu Vám nabídneme. Napište nám dotaz: žádám cenovou nabídku na čerpadlo typ...na email: poptavky@cerpadlo-cerpadla.cz
Termín dodání Vám upřesníme podle aktuální dostupnosti na evropských skladech Grundfos.
U speciálek nebo atypů nabízíme možnost zadání do výroby.
#ShowMore#
Objednací číslo: 96501225
Popis zařízení:
Vertikální vícestupňové odstředivé čerpadlo se sacími a výtlačnými otvory na stejné úrovni (inline). Hlava a základna čerpadla jsou z litiny - všechny ostatní smáčené části jsou z korozivzdorné oceli. Hřídelová ucpávka v zásobníku zvyšuje spolehlivost, zajišťuje bezpečnou manipulaci a umožňuje jednodušší servis a přístup. Přenos sil je prostřednictvím dělené spojky. Potrubí je připojeno kombinovanými přírubami DIN-JIS.
Čerpadlo je instalováno s 3-fázovým asynchronním motorem na nožičkách, chlazeným ventilátorem.
Lepší cena je možná dohodou - podle aktuálního kurzu EURO.
Napište nám dotaz na e-mail: poptavky@cerpadlo-cerpadla.cz
Pošleme Vám cenovou nabídku podle momentálního kurzu měny EURO a prověříme přesnější termín dodání.
Technická data.
| Otáčky čerpadla, ke kterým se vztahují údaje čerpadla | 2919 ot/min |
| Jmenovitý průtok | 10 m³/h |
| Jmen. dopravní výška | 180.6 m |
| Max. dopr. výška | 225 m |
| Stupně | 22 |
| Oběžná kola | 22 |
| Počet stočených oběžných kol | 0 |
| Nízké NPSH | N |
| Orientace čerpadla | Vertikální |
| Uspořádání mechanické ucpávky | Jednoduchá |
| Kód mechanické ucpávky | HQQE |
| Schválení | CE,EAC,UKCA |
| Atest pro pitnou vodu | WRAS,ACS |
| Toleranční pásmo křivky | ISO9906:2012 3B |
| Verze čerpadla | A |
| Model | A |
Materiály
| Těleso čerpadla | Litina |
| EN 1561 EN-GJL-200 | |
| ASTM A48-25B | |
| Oběžné kolo | Nerezová ocel |
| EN 1.4301 | |
| AISI 304 | |
| Kód materiálového provedení | A |
| Kód pryžové součásti | E |
| Ložisko | SIC |
Instalace
| max t okolí | 60 °C |
| Maximální provozní tlak | 25 bar |
| Maximální tlak při dané teplotě | 25 bar / 120 °C |
| 25 bar / -20 °C | |
| Typ připojení | DIN / JIS |
| Potrubní přípojka - vstup | DN 40 |
| Potrubní přípojka - výstup | DN 40 |
| PN pro potrubní přípojku | PN 25 |
| Max. vstupní tlak | 300 lb |
| Velikost příruby motoru | FF265 |
| Kód připojení | FJ |
Kapalina
| Čerpaná kapalina | Voda |
| Rozsah teploty kapaliny | -20 .. 120 °C |
| Vybraná teplota kapaliny | 20 °C |
| Hustota | 998.2 kg/m³ |
Elektrické údaje
| Standard motoru | IEC |
| Typ motoru | 132SB |
| Třída účinnosti IE | IE3 |
| Jmenovitý výkon - P2 | 7.5 kW |
| Příkon (P2) vyžadovaný čerpadlem | 7.5 kW |
| Frekvence el. sítě | 50 Hz |
| Jmenovité napětí | 3 x 380-415D/660-690Y V |
| Jmenovitý el. proud | 14,4-14,0/8,30-8,10 A |
| Rozběhový elektrický proud | 780-910 % |
| Cos phi - účiník | 0.88-0.82 |
| Jmenovité otáčky | 2910-2920 ot/min |
| Účinnost | IE3 90,1% |
| Účinnnost motoru při plném zatížení | 90.1-90.4 % |
| Účinnost motoru při 3/4 zatížení | 90.8 % |
| Účinnost motoru při 1/2 zatížení | 90.8 % |
| Počet pólů | 2 |
| Krytí (IEC 34-5) | 55 Dust/Jetting |
| Třída izolace (IEC 85) | F |
| Zabudovaná motorová ochrana | PTC |
Řídící jednotky
| Frekvenční měnič | NENÍ |
Jiné
| Index minimální účinnosti, MEI ≥ | 0.70 |
| Čistá hmotnost | 114 kg |
| Hrubá hmotnost | 138 kg |
| Přepravní objem | 0.365 m³ |

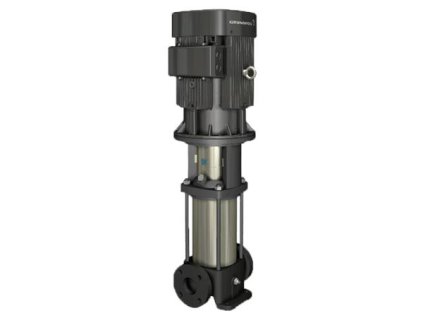

ilustační foto.
Odkaz :
https://product-selection.grundfos.com/cz/products/cr-cre-cri-crie-crn-crne-crt-crte/cr/cr-10-22-96501225?tab=variant-specifications
| Kategorie: | VERTIKÁLNÍ ČERPADLA |
|---|---|
| Záruka: | 2 roky |
| EAN: | 5700396217857 |
| Hmotnost: | 138 kg |
| Výrobce: | GRUNDFOS |
