Grundfos CR 5-11 A-FGJ-A-E-HQQE, 96513382
vertikální odstředivá čerpadla Grundfos CR 3x400D
vertikální čerpadlo Grundfos CR 5-11
+ AKCE DOPRAVA ZDARMA DHL Freight - PPL. Platí na území celé ČR.
Cenu Vám nabídneme podle kurzu EUR/CZK. Napište nám dotaz: žádám cenovou nabídku na čerpadlo typ...na email: poptavky@cerpadlo-cerpadla.cz
Termín dodání Vám upřesníme podle aktuální dostupnosti na skladech Grundfos.
U speciálek nebo atypů nabízíme možnost zadání do výroby.
#ShowMore#
Vertikální vícestupňová odstředivá čerpadla se sacím a výtlačným hrdlem ve stejné úrovni. Hlava a patní část čerpadla jsou z litiny, všechny části přicházející do styku s čerpanou kapalinou jsou z korozivzdorné oceli (EN 1.4301).

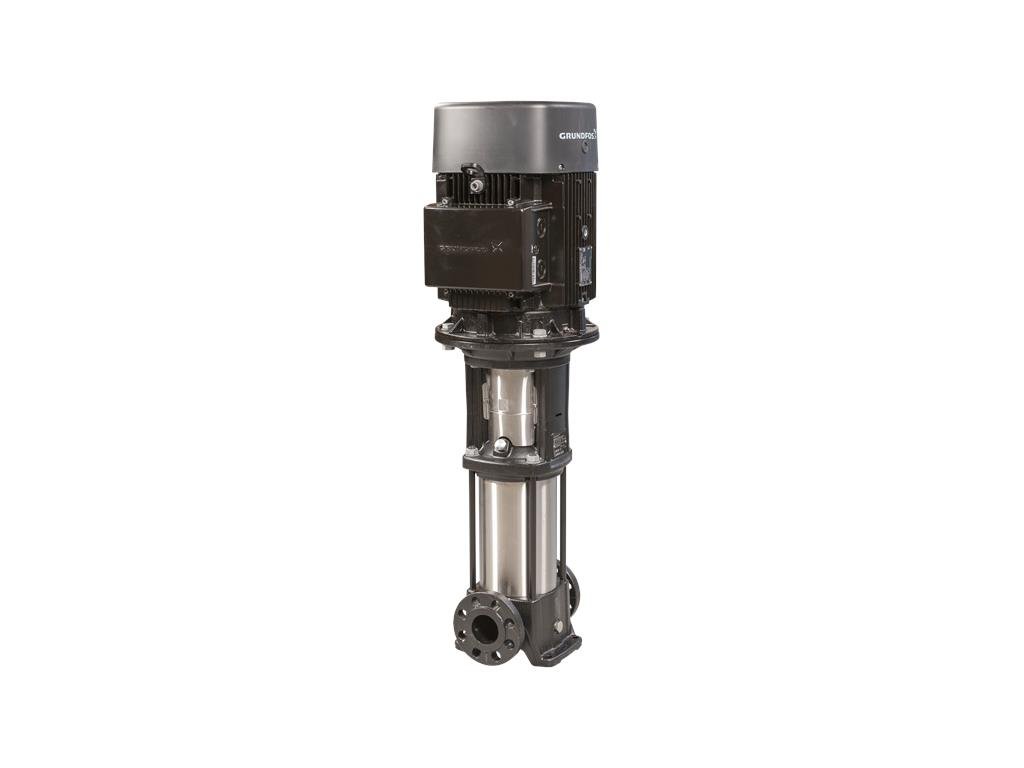

ilustrační foto.
Techn.
Otáčky čerpadla, ke kterým se vztahují údaje čerpadla | 2899 ot/min |
Jmenovitý průtok | 5.8 m³/h |
Jmen. dopravní výška | 56.5 m |
Maximální dopravní výška | 76 m |
Stupně | 11 |
Oběžná kola | 11 |
Počet stočených oběžných kol | 0 |
Nízké NPSH | N |
Orientace čerpadla | Vertikální |
Uspořádání mechanické ucpávky | Jednoduchá |
Kód mechanické ucpávky | HQQE |
Schválení | CE,EAC,UKCA,SEPRO |
Atest pro pitnou vodu | WRAS,ACS |
Toleranční pásmo křivky | ISO9906:2012 3B |
Verze čerpadla | A |
Model | A |
Materiály
Těleso čerpadla | Litina |
EN 1561 EN-GJL-200 | |
ASTM A48-25B | |
Oběžné kolo | Nerezová ocel |
EN 1.4301 | |
AISI 304 | |
Kód materiálového provedení | A |
Kód pryžové součásti | E |
Ložisko | SIC |
Instalace
max t okolí | 60 °C |
Maximální provozní tlak | 25 bar |
Maximální tlak při dané teplotě | 25 bar / 120 °C |
25 bar / -20 °C | |
Typ připojení | DIN / ANSI / JIS |
Potrubní přípojka - vstup | DN 25/32 |
Potrubní přípojka - výstup | DN 25/32 |
PN pro potrubní přípojku | PN 25 |
Max. vstupní tlak | 250 lb |
Velikost příruby motoru | FT115 |
Kód připojení | FGJ |
Kapalina
Čerpaná kapalina | Voda |
Rozsah teploty kapaliny | -20 .. 120 °C |
Vybraná teplota kapaliny | 20 °C |
Hustota | 998.2 kg/m³ |
Elektrické údaje
Standard motoru | IEC |
Typ motoru | 90LE |
Třída účinnosti IE | IE3 |
Jmenovitý výkon - P2 | 2.2 kW |
Příkon (P2) vyžadovaný čerpadlem | 2.2 kW |
Frekvence el. sítě | 50 Hz |
Jmenovité napětí | 3 x 380-415D V |
Jmenovitý el. proud | 4.65 A |
Rozběhový elektrický proud | 840-920 % |
Cos phi - účiník | 0.86-0.80 |
Jmenovité otáčky | 2890-2910 ot/min |
Účinnost | IE3 85,9% |
Účinnnost motoru při plném zatížení | 85.9-85.9 % |
Účinnost motoru při 3/4 zatížení | 88.2 % |
Účinnost motoru při 1/2 zatížení | 88.0 % |
Počet pólů | 2 |
Krytí (IEC 34-5) | 55 Dust/Jetting |
Třída izolace (IEC 85) | F |
Zabudovaná motorová ochrana | Žádný |
Výr.č. motoru | 85U11908 |
Řídící jednotky
Frekvenční měnič | NENÍ |
Jiné
Index minimální účinnosti, MEI ≥ | 0.57 |
Čistá hmotnost | 42.9 kg |
Hrubá hmotnost | 47 kg |
