Grundfos CR 5-22 A-FGJ-A-E-HQQE, čerpadlo 96513381

čerpadlo Grundfos CR 5-22, CR5-22 A-FGJ-A-E-HQQE 3x400D,

+ AKCE DOPRAVA ZDARMA DHL Freight - PPL. Platí na území celé ČR.

Cenu Vám nabídneme podle kurzu EUR/CZK. Napište nám dotaz: žádám cenovou nabídku na čerpadlo typ...na email: poptavky@cerpadlo-cerpadla.cz

Termín dodání Vám upřesníme podle aktuální dostupnosti na evropských skladech Grundfos.

U speciálek nebo atypů nabízíme možnost zadání do výroby.

#ShowMore#

Vertikální vícestupňové odstředivé čerpadlo Grundfos CR

Kombinovaná příruba DIN / /ANSI /JIS (FGJ), ucpávka HQQE

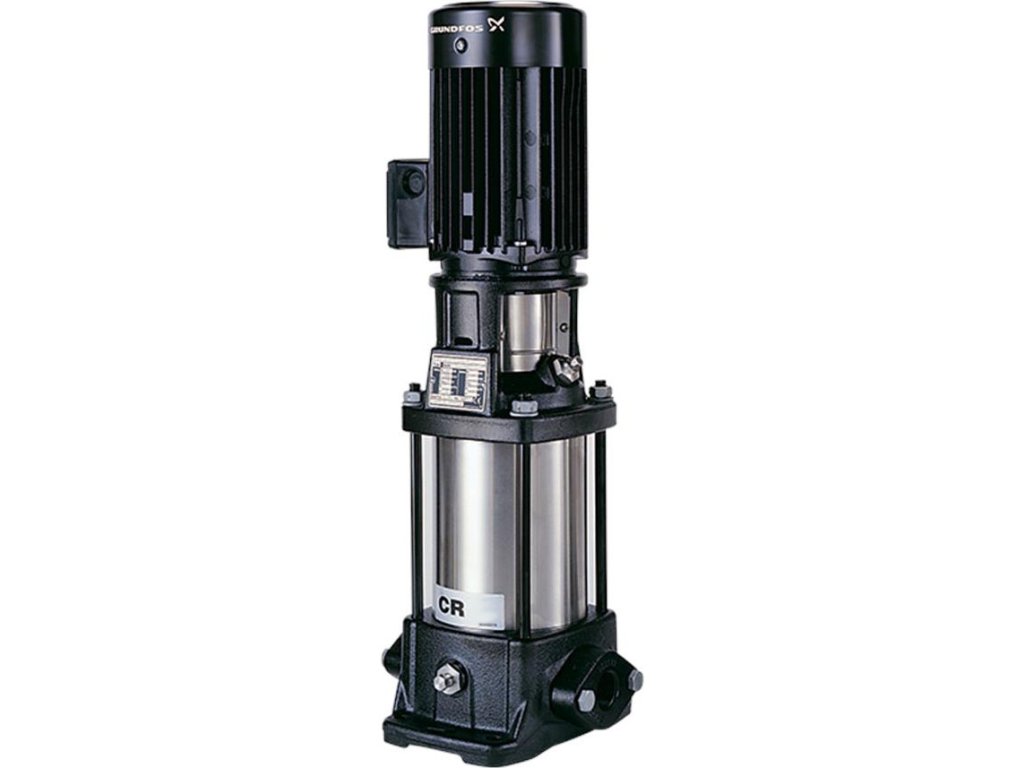

ilustrační foto

Vertikální, vícestupňová odstředivá čerpadla se sacími a výtlačnými hrdly na stejné úrovni (v jedné
ose) umožňují instalaci v horizontálním systému s jedním potrubím. Hlava a základna čerpadla jsou
z litiny - všechny ostatní smáčené části jsou z korozivzdorné oceli. Hřídelová ucpávka v zásobníku
zvyšuje spolehlivost, zajišťuje bezpečnou manipulaci a umožňuje jednodušší servis a přístup.
Přenos sil je prostřednictvím dělené spojky. Potrubí je připojeno oválnými přírubami s vnitřními Rp
závity.
Čerpadlo je instalováno s 3-fázovým asynchronním motorem chlazeným ventilátorem.

Technické údaje
Kapalina:
Čerpaná kapalina: Voda
Rozsah teploty kapaliny: -20 .. 120 °C
Teplota kapaliny: 20 °C

Hydraulika v nerezu ( mimo sacího a výtlačného tělesa.)

Aktuální cena a možnost slevy - na dotaz - pište na e-mail : info@cerpadlo-cerpadla.cz

CR 5-22 A-FGJ-A-E-HQQE
Výrobní č.: 96513381
Vertikální, vícestupňová odstředivá čerpadla se sacími a výtlačnými hrdly na stejné úrovni (v jedné
ose) umožňují instalaci v horizontálním systému s jedním potrubím. Hřídelová ucpávka v zásobníku
zvyšuje spolehlivost, zajišťuje bezpečnou manipulaci a umožňuje jednodušší servis a přístup.
Přenos sil je prostřednictvím dělené spojky. Potrubí je připojeno kombinovanými přírubami
DIN-ANSI-JIS.
Další podrobnosti o výrobku
Výrobek nese označení Grundfos Blueflux®. To reprezentuje to nejlepší mezi energeticky účinnými
motory a frekvenčními měniči Grundfos. Řešení Grundfos Blueflux® splňuje nebo překračuje
legislativní požadavky, jako je stupeň EuP IE3 nebo IE4.
Ocelové, litinové a hliníkové součásti jsou katodicky elektropovlakovány epoxidovou vrstvou (proces
CED). Toto katodické elektropovlakování je proces, kdy se díky elektrickému poli kolem výrobku
usazují na povrch tohoto výrobku částice povlaku ve velmi tenké, dobře kontrolovatelné vrstvě
vysoké kvality. Součástí celého procesu je předběžná úprava. Proces sestává z těchto prvků:
1) Alkalické čištění.
2) Zinkofosfátování.
3) Katodické elektropovlakování.
4) Vysoušení na tloušťku vysušené vrstvy 18-22 my m.
Kódové označení hotové barevné povrchové úpravy je NCS 9000/RAL 9005.
Čerpadlo
Standardní dělená spojka spojuje čerpadlo s hřídelí motoru. Je uzavřena v hlavě čerpadla / lucerně
motoru prostřednictvím dvou krytů spojky.
Čerpadlo je osazeno vyváženou ucpávkou s O-kroužkem se systémem pevného přenosu krouticího
momentu. Tento typ ucpávky je sestaven do zásobníkové jednotky, díky níž je jeho výměna
bezpečná a lehká. Díky vyvážení je tento typ ucpávky vhodný pro aplikace s vysokým tlakem.
Konstrukce zásobníku také chrání hřídel čerpadla před případným opotřebením dynamickým
O-kroužkem mezi hřídelem čerpadla a jeho ucpávkou.
Primární ucpávka:
- Materiál rotačního těsnicího kroužku: Karbid křemíku (SiC)

----
párovaný materiál se používá tam, kde je vyžadována větší odolnost proti korozi. Vysoká
tvrdost tohoto materiálového párování nabízí dobrou odolnost proti abrazivním částicím.
Materiál sekundární ucpávky: EPDM (ethylenpropylenová pryž)
EPDM má vynikající odolnost vůči horké vodě. EPDM není vhodná pro minerální oleje.
Hřídelová ucpávka se šroubuje na hlavu čerpadla.
Komory a oběžná kola jsou vyrobeny z korozivzdorné oceli. Komory jsou opatřeny PTFE těsnicím
kruhem a nabízí vylepšené utěsnění a vysokou účinnost. Oběžné kolo má hladký povrch a tvar
lopatek zajistí vysokou účinnost.
Motor
Motor je zcela zavřený motor chlazený ventilátorem, jehož základní rozměry jsou v souladu s
normami IEC a DIN. Motor se namontuje na přírubu se závitovým otvorem (FT).
Montážní označení motoru je podle IEC 60034-7: IM B 14 (kód I) / IM 3601 (kód II).
Elektrické tolerance odpovídají IEC 60034.
Účinnost motoru je podle IEC 60034-30 klasifikována jako IE3.
Technické údaje
Kapalina:
Čerpaná kapalina: Voda
Rozsah teploty kapaliny: -20 .. 120 °C
Teplota kapaliny: 20 °C
Hustota: 998.2 kg/m³
Techn.:
Údaje čerpadla pro dané otáčky: 2917 ot/min
Jmen. průtok: 5.8 m³/h
Jmen. dopravní výška: 115 m
Ucpávka: HQQE
Schval. značky na typovém štítku: CE,TR
Toleranční pásmo křivky: ISO 9906:1999 Annex A
Materiály:
Těleso čerpadla: Litina
EN-JL1030
ASTM A48-30 B
Oběžné kolo: Korozivzdorná ocel
DIN W.-Nr. 1.4301
AISI 304
Instalace:
Max. teplota okolí: 60 °C
Max. tlak při dané teplotě: 25 bar / 120 °C
25 bar / -20 °C
Standardní příruba: DIN
--
Potrubní přípojka: DN 25 / DN 32
PN pro potrubní přípojku: PN 16 / PN 25
Velikost příruby motoru: FT130
Elektrické údaje:
Typ motoru: 112MC
Třída účinnosti IE: IE3
Počet pólů: 2
Jmenovitý výkon - P2: 4 kW
Příkon (P2) vyžadovaný čerpadlem: 4 kW
4 kW
Frekvence el. sítě: 50 Hz
Jmenovité napětí: 3 x 380-415 D V
Jmenovitý el. proud: 7.9 A
Rozběhový el. proud: 1000-1110 %
Cos phi - účiník: 0,87-0,87
Jmenovité otáčky: 2920-2940 ot/min
Účinnost: IE3 88,1%
Účinnnost motoru při plném zatížení: 88,1-88,1 %
Účinnost motoru při 3/4 zatížení: 88,6-88,2 %
Účinnost motoru při 1/2 zatížení: 85,2-88,1 %
Krytí (IEC 34-5): 55 (Protect. water jets/dust)
Třída izolace (IEC 85): F
Jiné:
Štítek: Grundfos Blueflux
Min. index účin., MEI ≥: 0.57
Čistá hmotnost: 61.8 kg
Hrubá hmotnost: 66.4 kg
Přepravní objem: 0.11 m
