Grundfos CRN 15-2 A-P-A-V-HQQV

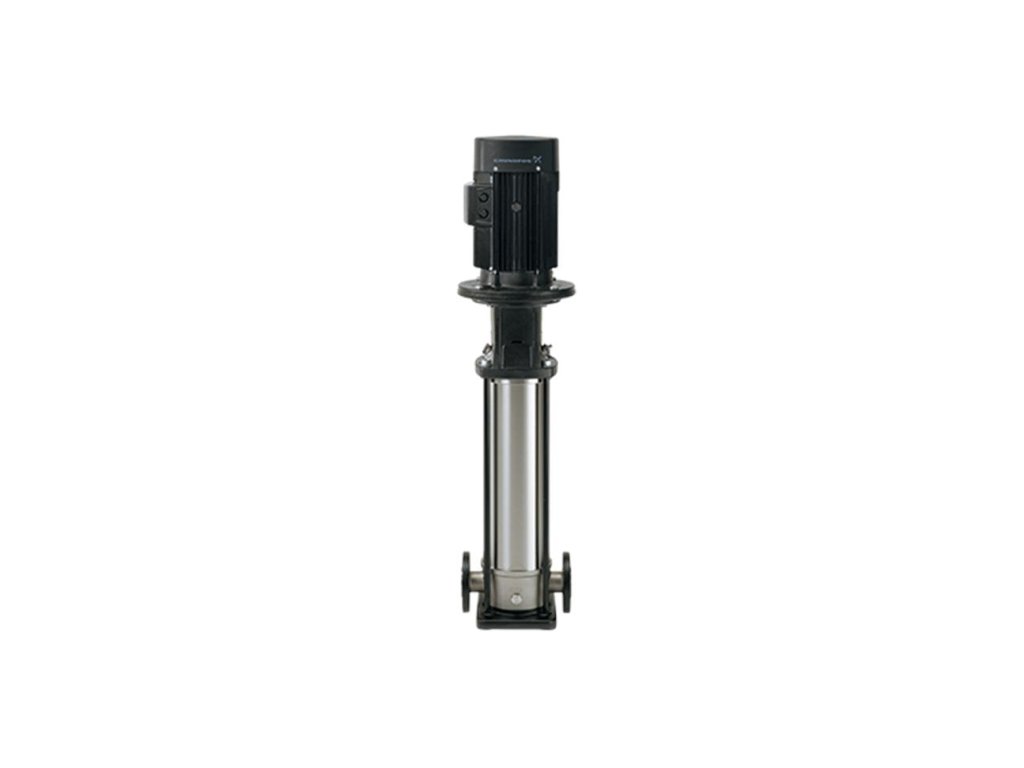

ilustrační foto. Popis zařízení:

CRN 15-2 A-P-A-V-HQQV
Výrobní č.:
Vertikální vícestupňové odstředivé čerpadlo se sacími a výtlačnými otvory na stejné úrovni (inline). Materiály čerpadla ve styku s
čerpanou kapalinou jsou z korozivzdorné oceli vysoké jakosti. Hřídelová ucpávka v zásobníku zvyšuje spolehlivost, zajišťuje bezpečnou
manipulaci a umožňuje jednodušší servis a přístup. Přenos sil je prostřednictvím dělené spojky. Potrubí je připojeno spojkami PJE
(Victaulic®).
Čerpadlo je instalováno s 3-fázovým asynchronním motorem na nožičkách, chlazeným ventilátorem.
Další podrobnosti o výrobku
Ocelové, litinové a hliníkové součásti jsou katodicky elektropovlakovány epoxidovou vrstvou (proces CED).
Toto katodické elektropovlakování je proces, kdy se díky elektrickému poli kolem výrobku usazují na povrch tohoto výrobku částice
povlaku ve velmi tenké, dobře kontrolovatelné vrstvě vysoké kvality.
Součástí celého procesu je předběžná úprava.
Proces sestává z těchto prvků:
1) Alkalické čištění.
2) Zinkofosfátování.
3) Katodické elektropovlakování.
4) Vysoušení na tloušťku vysušené vrstvy 18-22 my m.
Kódové označení hotové barevné povrchové úpravy je NCS 9000/RAL 9005.
Čerpadlo
Standardní dělená spojka spojuje čerpadlo s hřídelí motoru. Je uzavřena v hlavě čerpadla / lucerně motoru prostřednictvím dvou krytů
spojky.
Hlava čerpadla a příruba pro montáž motoru jsou vyrobeny z jednoho kusu (šedá litina). Kryt hlavy čerpadla je samostatná část
(korozivzdorná ocel). Hlava čerpadla má kombinovanou 1/2" plnicí zátku a zátku odvzdušňovacího otvoru.
Čerpadlo je instalováno s jednotkou vyváženého O-kroužku se systémem pevného přenosu krouticího momentu.
Tento typ ucpávky je sestaven do zásobníkové jednotky, díky níž je jeho výměna bezpečná a lehká.
Díky vyvážení je tento typ ucpávky vhodný pro aplikace s vysokým tlakem.
Konstrukce zásobníku také chrání hřídel čerpadla před případným opotřebením dynamickým O-kroužkem mezi hřídelem čerpadla a
jeho ucpávkou.
Primární ucpávka:
• Materiál rotačního těsnicího kruhu: Karbid křemíku (SiC)
• Materiál pevného sedla: Karbid křemíku (SiC)
Tento párovaný materiál se používá tam, kde je vyžadována větší odolnost proti korozi. Vysoká tvrdost tohoto materiálového párování
nabízí dobrou odolnost proti abrazivním částicím.
Materiál sekundární ucpávky: FKM (fluorokarbonová pryž)
FKM má vynikající odolnost vůči olejům a chemikáliím. U teplot přesahujících 90°C by se FKM měla používat pro bezvodá média.

xxx

Hřídelová ucpávka se šroubuje na hlavu čerpadla.
Komory a oběžná kola jsou vyrobeny z korozivzdorné oceli. Komory jsou opatřeny PTFE těsnicím kruhem a nabízí vylepšené utěsnění
a vysokou účinnost. Oběžné kolo má hladké povrchy a tvar lopatek zajistí vysokou účinnost.
Čerpadlo má základnu z korozivzdorné oceli na samostatné základové desce. Základna a základová deska jsou zajištěny rozpěrnými
šrouby, které je drží pohromadě. Výtlačná strana základny má vypouštěcí zátku. Čerpadlo je přišroubováno k základně čtyřmi šrouby
skrz základovou desku. Základna je připravena k připojení spojkami PJE (Victualic®).
Motor
Motor je zcela zavřený motor chlazený ventilátorem, jehož základní rozměry jsou v souladu s normami IEC a DIN. Motor se namontuje
na přírubu se závitovým otvorem (FT).
Montážní označení motoru je podle IEC 60034-7: IM B 14 (kód I) / IM 3601 (kód II).
Elektrické tolerance odpovídají IEC 60034.
Účinnost motoru je podle IEC 60034-30-1 klasifikována jako IE3.
Motor nemá začleněnou motorovou ochranu a musí být připojen k ochrannému jističi motoru, který lze ručně resetovat. Ochranný jistič
motoru musí být nastaven podle jmenovitého proudu motoru (I1/1).
Motor lze připojit k pohonu s proměnnými otáčkami pro nastavení výkonu čerpadla na jakýkoli provozní bod. Grundfos CUE nabízí a
řadu pohonů s proměnnými otáčkami. Více informací naleznete v produktovém centru Grundfos.
Technické údaje
Kapalina:
Čerpaná kapalina: Voda
Rozsah teploty kapaliny: -20 .. 90 °C
Vybraná teplota kapaliny: 20 °C
Hustota: 998.2 kg/m³
Techn.:
Otáčky čerpadla, ke kterým se vztahují údaje čerpadla: 2899 ot/min
Jmenovitý průtok: 17 m³/h
Jmen. dopravní výška: 22 m
Orientace čerpadla: Vertikální
Uspořádání mechanické ucpávky: Jednoduchá
Kód mechanické ucpávky: HQQV
Schval. značky na typovém štítku: CE,EAC,UKCA,WRAS
Toleranční pásmo křivky: ISO9906:2012 3B
Materiály:
Těleso čerpadla: Nerezová ocel
EN 1.4408
AISI 316
Oběžné kolo: Nerezová ocel
EN 1.4401
AISI 316
Ložisko: SIC
Instalace:
Maximum ambient temperature: 60 °C

Maximální provozní tlak: 25 bar
Maximální tlak při dané teplotě: 25 bar / 90 °C
25 bar / -20 °C
Typ připojení: PJE
Potrubní přípojka - vstup: DN 50
Potrubní přípojka - výstup: DN 50
PN pro potrubní přípojku: PN 50
Velikost příruby motoru: FT115
Elektrické údaje:
Standard motoru: IEC
Typ motoru: 90LE
Třída účinnosti IE: IE3
Jmenovitý výkon - P2: 2.2 kW
Příkon (P2) vyžadovaný čerpadlem: 2.2 kW
Frekvence el. sítě: 50 Hz
Jmenovité napětí: 3 x 380-415D V
Jmenovitý el. proud: 4.65 A
Rozběhový elektrický proud: 840-920 %
Cos phi - účiník: 0.86-0.80
Jmenovité otáčky: 2890-2910 ot/min
Účinnost: IE3 85,9%
Účinnnost motoru při plném zatížení: 85.9-85.9 %
Účinnost motoru při 3/4 zatížení: 88.2 %
Účinnost motoru při 1/2 zatížení: 88.0 %
Počet pólů: 2
Krytí (IEC 34-5): 55 Dust/Jetting
Třída izolace (IEC 85): F
Výr.č. motoru: 85U11908
Řídící jednotky:
Frequency converter: NENÍ
Jiné:
Index minimální účinnosti, MEI ≥: 0.70
Čistá hmotnost: 45 kg
Hrubá hmotnost: 49 kg
Přepravní objem: 0.094 m³
Země původu: HU
Číslo tarifu: 84137075

Otáčky čerpadla, ke kterým se vztahují údaje
čerpadla:
2899 ot/min
Jmenovitý průtok: 17 m³/h
Jmen. dopravní výška: 22 m
Max. dopr. výška: 28.7 m
Stupně: 2
Oběžná kola: 2
Počet stočených oběžných kol: 0
Nízké NPSH: N
Orientace čerpadla: Vertikální
Uspořádání mechanické ucpávky: Jednoduchá
Kód mechanické ucpávky: HQQV
Schval. značky na typovém štítku: CE,EAC,UKCA,WRAS
Toleranční pásmo křivky: ISO9906:2012 3B
Verze čerpadla: A
Model: A
Materiály:
Těleso čerpadla: Nerezová ocel
Těleso čerpadla: EN 1.4408
Těleso čerpadla: AISI 316
Oběžné kolo: Nerezová ocel
Oběžné kolo: EN 1.4401
Oběžné kolo: AISI 316
Kód materiálového provedení: A
Kód pryžové součásti: V
Ložisko: SIC
Instalace:
Maximum ambient temperature: 60 °C
Maximální provozní tlak: 25 bar
Maximální tlak při dané teplotě: 25 bar / 90 °C
Maximální tlak při dané teplotě: 25 bar / -20 °C
Typ připojení: PJE
Potrubní přípojka - vstup: DN 50
Potrubní přípojka - výstup: DN 50
PN pro potrubní přípojku: PN 50
Velikost příruby motoru: FT115
Kód připojení: P
Kapalina:
Čerpaná kapalina: Voda
Rozsah teploty kapaliny: -20 .. 90 °C
Vybraná teplota kapaliny: 20 °C
Hustota: 998.2 kg/m³
Elektrické údaje:
Standard motoru: IEC
Typ motoru: 90LE
Třída účinnosti IE: IE3
Jmenovitý výkon - P2: 2.2 kW
Příkon (P2) vyžadovaný čerpadlem: 2.2 kW
Frekvence el. sítě: 50 Hz
Jmenovité napětí: 3 x 380-415D V
Jmenovitý el. proud: 4.65 A
Rozběhový elektrický proud: 840-920 %
Cos phi - účiník: 0.86-0.80
Jmenovité otáčky: 2890-2910 ot/min
Účinnost: IE3 85,9%
Účinnnost motoru při plném zatížení: 85.9-85.9 %
Účinnost motoru při 3/4 zatížení: 88.2 %
Účinnost motoru při 1/2 zatížení: 88.0 %
Počet pólů: 2
Krytí (IEC 34-5): 55 Dust/Jetting

Třída izolace (IEC 85): F
Motorová ochrana: Žádný
Výr.č. motoru: 85U11908
Řídící jednotky:
Frekvenční měnič: NENÍ
Jiné:
Index minimální účinnosti, MEI ≥: 0.70
Čistá hmotnost: 45 kg
Hrubá hmotnost: 49 kg
Přepravní objem: 0.094 m³
Země původu: HU
Číslo tarifu: 84137075
