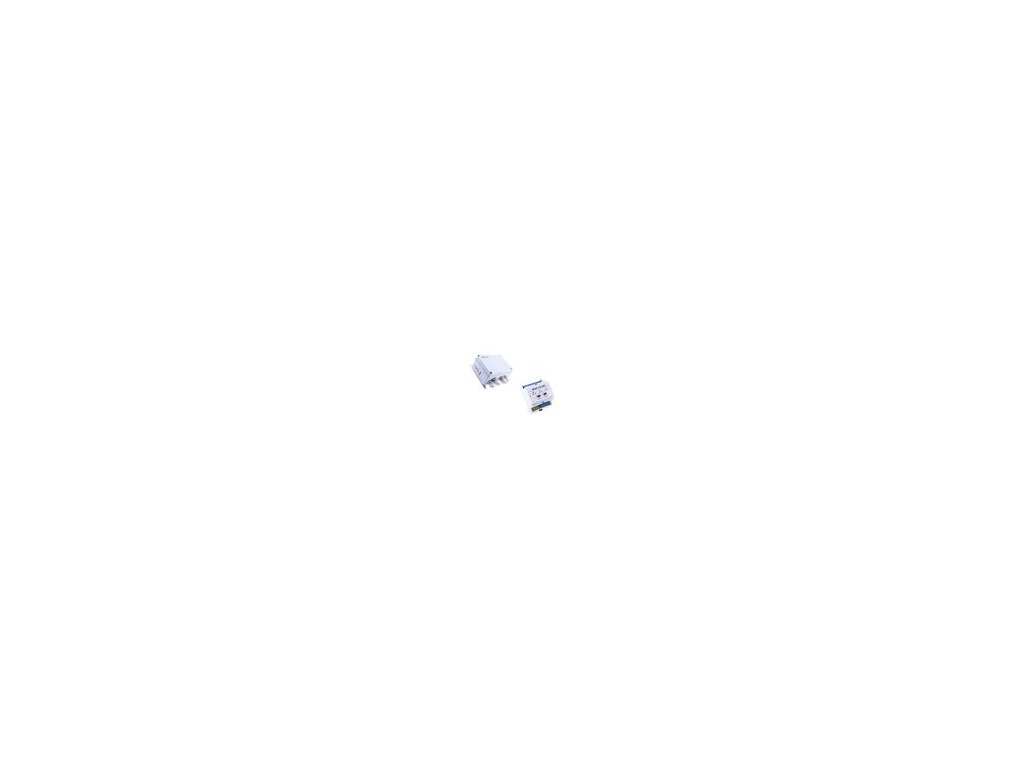

MAVE 2-S3 snímač hladiny 350203

snímač hladiny MAVE 2-S3, 230V, 350203.

Popis činnosti:

Snímač kombinuje funkce snímačů MAVE 2-S1 a MAVE 2-S2. Slouží pro limitní snímání havarijní hladiny (maximální nebo minimální) a současně pro ovládání vyčerpávání nebo dopouštění. Funkce snímače lze výhodně využít např. u kotlů, kde snímač ovládá dopouštění a současně hlídá minimální hladinu nebo např. nádrže kondenzátu, kde snímač ovládá vyčerpávání a hlídání maximální hladiny. Při použití ponorných sond je možné snímačem ovládat spínání čerpadla a současně hlídat zaplavení.

Vyčerpávání nádrže
Při zapnutí snímače zůstane relé v klidovém stavu (propojené svorky 8-9). Při dostoupení hladiny k horní sondě S2 relé ve snímači přitáhne (propojí se svorky 7-8), rozsvítí se žlutá LED dioda a spustí se vyčerpávání až do doby, než dojde k poklesu hladiny pod spodní sondu S3. Jakmile hladina klesne pod spodní sondu S3 relé ve snímači odpadne (rozpojí se svorky 7-8) a vypne se vyčerpávání. K opětovnému spuštění vyčerpávání dojde v momentu, kdy hladina zpět vystoupá na úroveň horní sondy S2.

Dopouštění nádrže
Při zapnutí snímače (hladina v nádrži je pod úrovní horní sondy S2) zůstane relé v klidovém stavu (propojené svorky 8-9), a spustí se dopouštění nádrže. Dopouští se až do doby, kdy se hladina dopustí na úroveň horní sondy S2. Poté relé ve snímači přitáhne (propojí se svorky 7-8), rozsvítí se žlutá LED dioda a vypne se dopouštění. K opětovnému spuštění dopouštění dojde v momentu, kdy hladina znovu poklesne pod spodní sondu S3.

Snímání havarijní hladiny (maximální/minimální hladina)
Stav výstupních přepínacích relé závisí na zaplavení příslušné snímací vodivostní sondy. Snímač MAVE 2-S3 je možné použít i pro limitní snímání 2 havarijních hladin (max/min) zároveň. V tomto případě se zapojí pouze sondy S1 a S2 (viz údaje v závorkách).
Sonda S1 nezaplavená - propojeny svorky 11-12 (Sonda S2 nezaplavená - propojeny svorky 8-9)
Sonda S1 zaplavená - propojeny svorky 10-11 (Sonda S2 zaplavená - propojeny svorky 7-8)

Schéma zapojení:

Sonda S1 se používá na hlídání havarijní hladiny (maximální nebo minimální). Sondy S2 a S3 se používají pro regulaci hladiny vyčerpáváním nebo dopouštěním.

Upozornění:

#ShowMore#

Svorkové zapojení ponorných sond s třížilovým kabelem (PS-3, PSV-2 do vrtů) pro vyčerpávání/dopouštění je dle barevného značení žil:

• svorka č. 3 – modrá
• svorka č. 4 – žlutozelená nebo šedá
• svorka č. 5 – hnědá nebo černá
• svorka č. 6 – nezapojena
