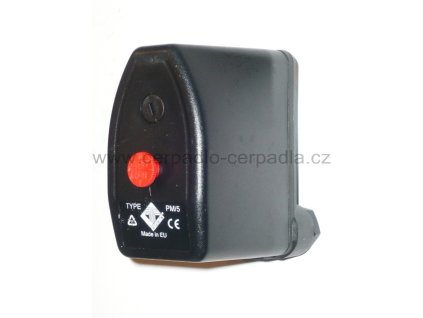

tlakový spínač Italflexo PM/5G 230V 2,0-3,5 bar

Tlakový spínač lze připojit k vodovodní části zařízení v kterémkoliv bodě mezi prvním místem odběru (vodovodní kohoutek) a samotným čerpadlem a to pomocí vhodné přípojky se závitem - doručuji 5-cestný uzel.

Obvykle se tlakový spínač montuje v blízkosti čerpadla, čímž se usnadní elektronické zapojení.

Aby zařízení optimálně fungovalo, musí být kromě tlakového spínače a čerpadla připojená také dostatečně velká tlaková nádoba, která slouží jako zásoba vody pod tlakem.

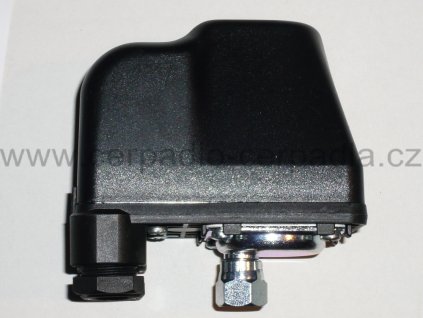

Tlakový spínač s převlečnou maticí slouží k zapínání a vypínání čerpadel.

Tzv. domácí vodárna se skládá z čerpadla, tlakové nádoby, tlakového spínače...

Vzniklá sestava - vodárna funguje tak, že čerpadlo natlakuje systém-potrubí vodou na vypínací tlak a tlakový spínač vypne čerpadlo. Při otevření kohoutku je voda vytlačována z tlakové nádoby a jakmile klesne tlak v systému pod zapínací, tlakový spínač opět sepne čerpadlo a celý systém dotlakuje na vypínací tlak.

Tlakový spínač je nastavený z výroby.

Dodatečné seřízení je možné. Návod k použití najdete níže...Ke stažení :

A) Zcela povolte matici diferenciálu (1).

B) Otáčejte regulační maticí minimálního zásahu(2), dokud nedojde k nastavení požadované hodnoty (spínací tlak) pro uzavření kontaktu - tj. spuštění čerpadla.

Když budete provádět otáčení ve směru pohybu hodinových ručiček, bude se tlak zvyšovat,

pri otáčení v opačném směru se bude tlak snižovat.

C) Zašroubujte matici diferenciálu (1), dokud nedosáhnete požadovaného vypínacího tlaku.

xxx

Použití: vodní čerpadla (systém autoklávu) Fungování: spínač automaticky reguluje činnost elektrického čerpadla podle předem nastavených hodnot. Při minimální nastavené hodnotě dochází k
sepnutí kontaktů a tudíž k uvedení motoru do chodu; dosáhne-li se maximální hodnoty, dojde naopak k rozpojení kontaktů a čerpadlo se vypne.
Konstrukční charakteristika:

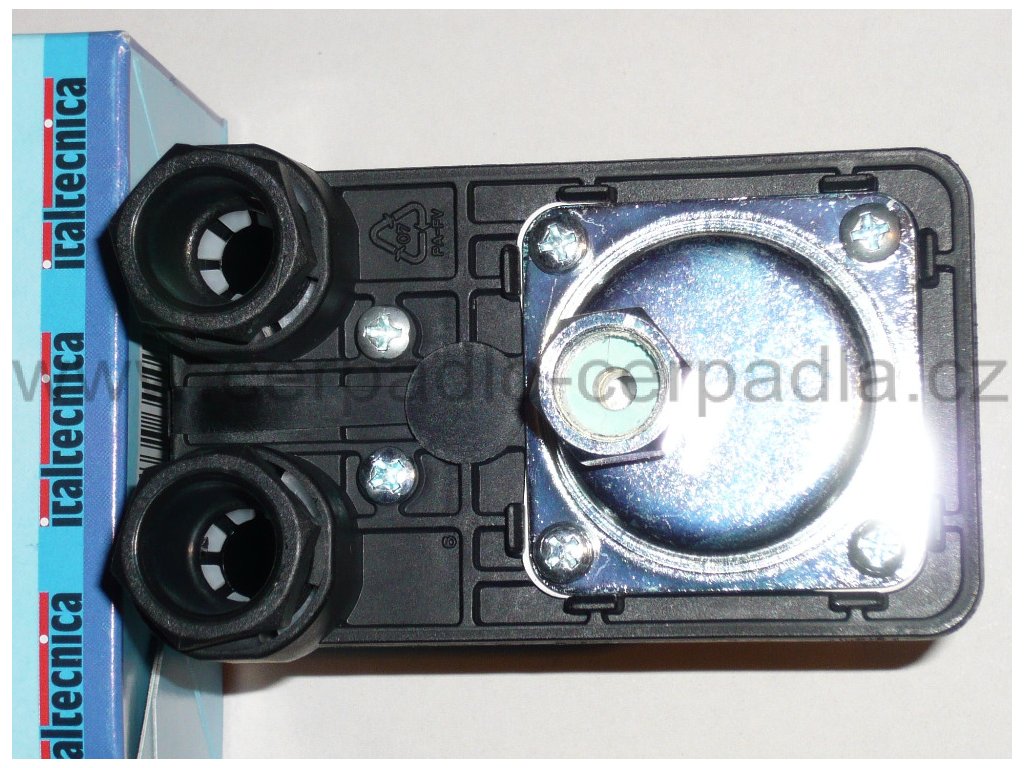

Svorky: šrouby M4x8 s přítlačnou destičkou 8x8mm Elektrické kontakty standardní - dvojitý kontakt NC (standardně sepnutý): mosazná slitina s povrchovou vrstvou Ag-Ni.Membrána: PM/5, PT/5 pryžová NBR s textilní vložkou pro použití v potravinářství;

Stupeň krytí: IP44. Na vyžádání je možno dodat vyžší stupeň krytí: IP54. Všechny modely tlakových spínačů lze dodat s již namontovanými spojovacími kabely pro vedení a motor.

Tlakové spínače odpovídají Evropské směrnici CEE 93/68, jsou opatřeny označením CE, které odpovídá prohlášení o shodě.

Tlakové spínače Italflexo. Tlakové spínače na vodu. Krytí IP 44. Tlakové spínače pro domácí vodárny.
