Wilo Stratos MAXO 32/0,5-10 PN 6/10 220, 2164579

Konstrukce :

Mokroběžné oběhové čerpadlo Smart se šroubením nebo přírubovým spojem, s EC motorem s integrovaným elektronickým přizpůsobováním výkonu.

Použití :

Teplovodní vytápění všech systémů, klimatizační zařízení, uzavřené chladicí okruhy, průmyslová cirkulační zařízení.

Oblasti použití :

Díky přesnému nastavení způsobu regulace pro použití s příslušným zařízením (např. radiátory, podlahové topení, stropní chlazení) umožňuje čerpadlo provoz s nejvyšší možnou efektivitou zařízení.

Vytápění :

• Radiátory
• Podlahové vytápění
• Stropní topení
• Ohřívače vzduchu
• Hydraulická odbočka
• výměník tepla

Chlazení :

• Stropní chlazení
• Podlahové chlazení
• Vzduchová klimatizační zařízení
• Hydraulická odbočka
• výměník tepla

Kombinace vytápění a chlazení

• Automatické přepínání

Podle zvoleného použití jsou k dispozici následující způsoby regulace:

Způsoby regulace

• Konstantní otáčky (režim pevných otáček)
• Δp-c pro konstantní diferenční tlak
• Δp-v pro variabilní diferenční tlak
• Dynamic Adapt plus pro plynulou (dynamickou) úpravu čerpacího výkonu dle aktuální potřeby
• T-const. pro konstantní regulaci teploty
• ΔT pro regulaci rozdílné teploty
• Konstantní Q pro konstantní regulaci průtoku
• Multi-Flow Adaptation: Zjišťování celkového objemového proudu pomocí přívodního čerpadla pro odpovídající zásobování sekundárních čerpadel v rozdělovačích topného okruhu
• Uživatelem definovaná regulace PID

Volitelné funkce

• Q-Limitmax. k omezení maximálního průtoku
• Q-Limitmin. k omezení minimálního průtoku
• No-Flow Stop (vypnutí při nulovém průtoku)
• Automatický útlumový režim
• Regulace špatného bodu (Δp-c regulace pomocí externího senzoru skutečné hodnoty)
• Variabilní strmost charakteristiky Δp-v

Manuální nastavení

• Výběr oblasti použití pomocí Setup Guide
• Nastavení příslušných provozních parametrů
• Jmenovitý provozní bod: přímé zadání vypočteného provozního bodu při Δp-v
• Indikátor stavu
• Nastavení a resetování počítadla množství energie (teplo a chlad)
• Odvzdušňovací funkce čerpadla
• Klávesnicová závěra k zablokování nastavení
• Funkce pro resetování na nastavení z výroby nebo na uložené body obnovení (sady parametrů)
• Parametrizace analogových vstupů
• Parametrizace binárních vstupů
• Parametrizace výstupů relé
• Funkce zdvojených čerpadel (u 2 samostatných čerpadel, které mají být provozovány jako zdvojené čerpadlo)

Automatické funkce

• Přizpůsobování výkonu optimalizované dle potřeby pro energeticky efektivní provoz v závislosti na provozním režimu
• Rozpoznání útlumového režimu
• Vypnutí při zjištění nulového průtoku (No-Flow Stop)
• Měkký start
• Automatické rutiny k odstranění chyb (např. funkce odblokování)
• Přepínání topení/chlazení
• Plná ochrana motoru s integrovanou spouštěcí elektronikou

Externí řídicí vstupy a jejich funkce

• 2x analogický vstup:
• Typy hlášení: 0 - 10 V, 2 - 10 V, 0 - 20 mA, 4 - 20 mA, PT1000
• Použití: Dálková regulace požadované hodnoty pro každý způsob regulace (kromě Multi-Flow Adaptation), senzorické vstupy pro teplotu, diferenční tlak nebo volný senzor v uživatelem definovaném PID provozu
• 2x digitální vstup:
• Pro řídicí beznapěťové výstupy nebo spínače
• Parametrizovatelné funkce:
• Ext. OFF
• Ext. MIN
• Ext. MAX
• MANUAL (BMS-VYP)
• Klávesnicová závěra
• Přepínání topení/chlazení

Wilo Net pro řízení zdvojeného čerpadla u 2 samostatných čerpadel, vzájemná komunikace několika čerpadel a dálková regulace čerpadel přes Gateway

Signální a zobrazovací funkce

• Stav displeje – indikátor provozního stavu:
• Požadovaná hodnota
• Skutečná dopravní výška
• Skutečný průtok
• Příkon
• Spotřeba elektřiny
• Teploty
• Indikátor stavu LED: Bezchybný provoz (zelená LED), komunikace mezi čerpadly (modrá LED)
• Status displeje, zobrazení chyby (červená barva displeje):
• Chybové kódy a popis chyb v plném znění
• Nápravná opatření
• Status displeje, zobrazení varování (žlutá barva displeje):
• Varovné kódy a popis varování v textu
• Nápravná opatření
• Status displeje, procesní zobrazení (modrá barva displeje):
• Odvětrávání čerpadla
• Proces aktualizace
• Status displeje, komunikace BMS (modrá barva displeje):
• Shrnutí aktivních parametrů BMS (přenosová rychlost, adresa,...)
• Sběrné poruchové hlášení SSM (beznapěťový přepínací kontakt)
• Sběrné provozní hlášení SBM (beznapěťový zapínací kontakt)

Přenos dat

• Bluetooth rozhraní pro bezdrátovou výměnu dat a dálkové ovládání čerpadla pomocí chytrého telefonu nebo tabletu.
• Sériové digitální rozhraní Modbus RTU pro připojení na automatické řízení objektu přes sběrnicové zařízení RS485 (možné s Wilo CIF modulem Modbus RTU).
• Sériové digitální rozhraní BACnet MS/TP pro připojení na automatické řízení objektu přes sběrnicové zařízení RS485 (možné s Wilo-CIF modulem BACnet MS/TP).
• Sériové digitální rozhraní LON připojení na automatické řízení objektu přes sběrnicové zařízení LONWorks (možné s Wilo CIF modulem LON).
• Sériové digitální rozhraní PLR k připojení na automatické řízení objektu přes specifické firemní propojovací moduly (možné s Wilo CIF modulem PLR).

Řízení zdvojených čerpadel (zdvojené čerpadlo resp. 2x samostatné čerpadlo)

• Základní/záložní režim (automatické přepínání v případě poruchy/časově závislá výměna čerpadel)
• Paralelní provoz (zapínání a vypínání v době vysoké zátěže s optimalizací účinku)

Vybavení

• U přírubových čerpadel: přírubová provedení
• Standardní provedení pro čerpadla DN 32 až DN 65: Kombinovaná příruba PN 6/10 (příruba PN 16 dle EN 1092-2) pro protipříruby PN 6 a PN 16
• Standardní provedení pro čerpadla DN 80 / DN 100: Příruba PN 6 (dimenzovaná PN 16 dle EN 1092-2) pro protipřírubu PN 6
• Speciální provedení pro čerpadla DN 32 až DN 100: Příruba PN 16 (dle EN 1092-2) pro protipřírubu PN 16
• Četná integrovaná komunikační rozhraní a volitelně použitelná zástrčka pro CIF modul
• 5 kabelových průchodek pro připojení komunikačních rozhraní
• Bluetooth rozhraní
• Grafický displej s vysokým rozlišením se zeleným knoflíkem a 2 tlačítky
• Uživatelsky optimalizovaný prostor pro svorky
• Integrované teplotní čidlo
• Sériová tepelná izolace pro použití v topných zařízeních
• Elektrická rychlopřípojka s optimalizovaným konektorem Wilo-Connector pro napájení.

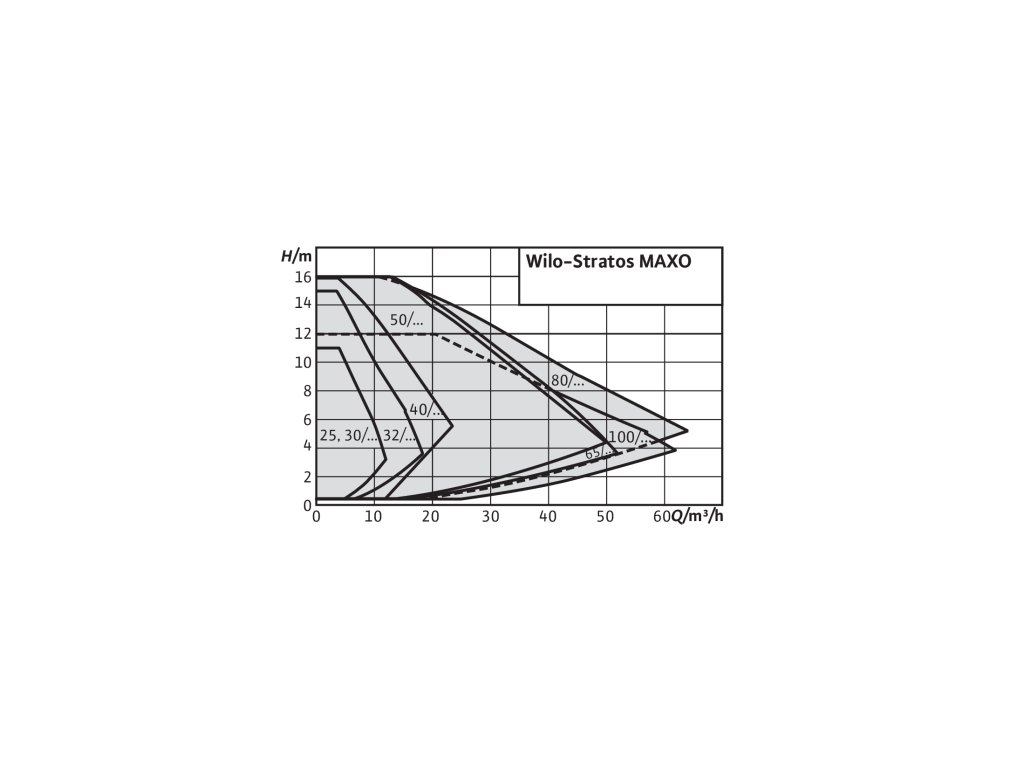

Technické údaje

• Přípustný teplotní rozsah -10 °C až +110 °C
• Síťová přípojka 1~230 V, 50/60 Hz
• Třída krytí IPX4D
• Připojení na závit resp. na přírubu (podle typu) Rp 1 až DN 100
• Max. provozní tlak – standardní provedení: 6/10 barů resp. 6 barů (speciální provedení: 10 barů nebo 16 barů)
• Izolační třída: F
• Rušivé vyzařování podle: EN 61800-3:2004+A1:2012 / obytné prostředí (C1)
• Odolnost proti rušení podle: EN 61800-3:2004+A1:2012 / průmyslové prostředí (C2)

Materiály

• Skříň čerpadla: šedá litina s kataforézní ochrannou vrstvou
• Tepelná izolace: polypropylen
• Hřídel: Nerezová ocel
• Ložisko: Uhlík
• Oběžné kolo: Plast

Popis/konstrukce

• Mokroběžné oběhové čerpadlo Smart s EC motorem a integrovaným elektronickým přizpůsobováním výkonu
• Technologie zeleného knoflíku a grafický displej
• Ochrana motoru se spouštěcí elektronikou
• Zástrčka pro rozšíření funkcí s volitelným CIF modulem pro automatiku budovy
• Oběžné kolo s trojrozměrně zakřivenými lopatkami a plastovou oddělovací trubkou z kompozitu z uhlíkových vláken.

Obsah dodávky:

• Čerpadlo
• Optimalizovaný Wilo-Connector
• 2x šroubení kabelu M16 x 1,5
• Podložky pro přírubové šrouby (u přípojek se jmenovitou světlostí DN 32 - DN 65)
• Těsnění v případě přípojky na závit
• Tepelná izolace
• Návod k montáži a obsluze
